Видеонаблюдение своими руками часть 3
Камера перед дверью не видела что происходит у лифтов. Поэтому мне захотелось еще одну. Примерно в том месте где висят звонки от квартир.
А раз там висят звонки, камеру можно замаскировать под один из них. Естественно, при этом он должен продолжать работать как звонок. Он должен продолжать работать как звонок — нажиматься и раздражать всех своим пиликаньем.

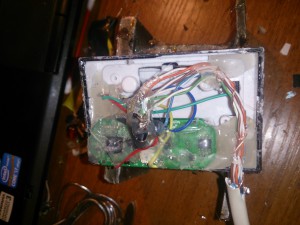

Получился проводной звонок с камерой 🙂
А теперь как оно собиралось

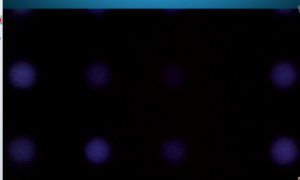

Разобрала вебку, оторвала с нее ненужный светодиод и стала примерять к звонку. Внезапно, в кадре появились светлые пятна:
И даже если заткнуть объектив, так чтобы камера ничего не видела, пятна не хотели уходить.

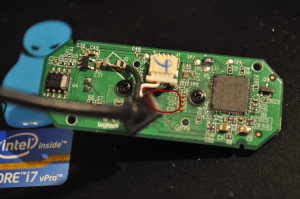

После пары экспериментов с отключением освещения, выяснилось что это свет просвечивает через отверстия в плате камеры. А так как матрица камеры снизу не прикрыта ИК-фильтром, свет от ламп накаливания вызывает такие пятна
Хоть плата и будет в корпусе, и на нее свет попадать не будет, я на всякий случай заклеила то место под которым находилась матрица, изолентой.
То, где сейчас поместилась камера — это кнопка от радиозвонка. Но кроме камеры туда уже ничего не влезало — саму плату от звонка пришлось вытащить наружу и подключить к кнопочке ненужной жилой от витой пары.
Чтобы все сие безобразие работало, пришлось выпаять кнопку из платы которая была в кнопке, впаять туда перемычку и соединить с проводом от камеры.

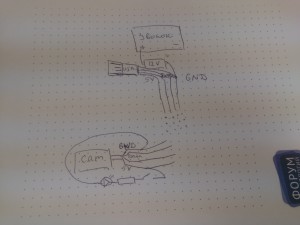

Вот схема

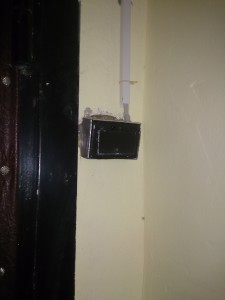

Теперь залить все клеем и повесить
Продолжение следует..
UPD: видео с камеры
